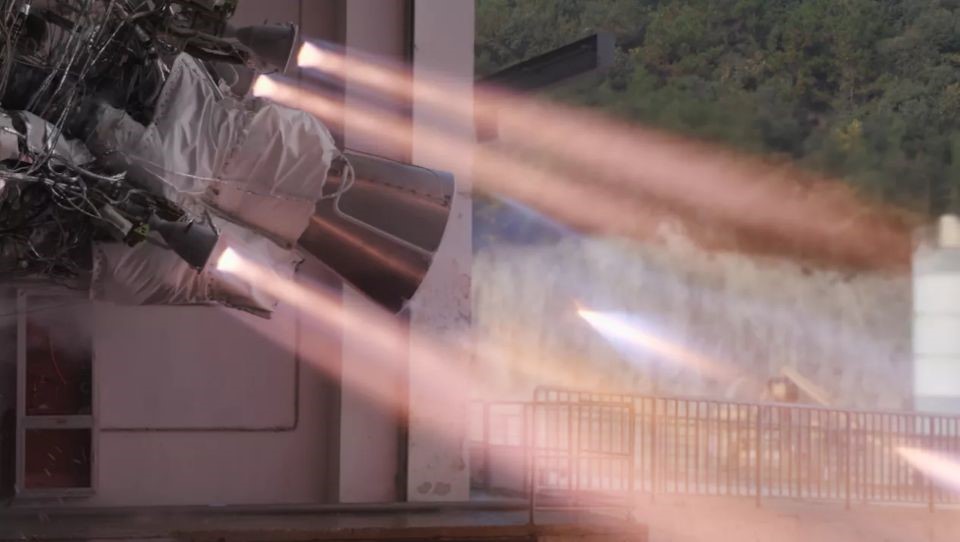

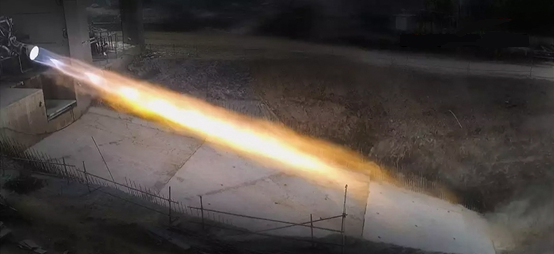

    克日

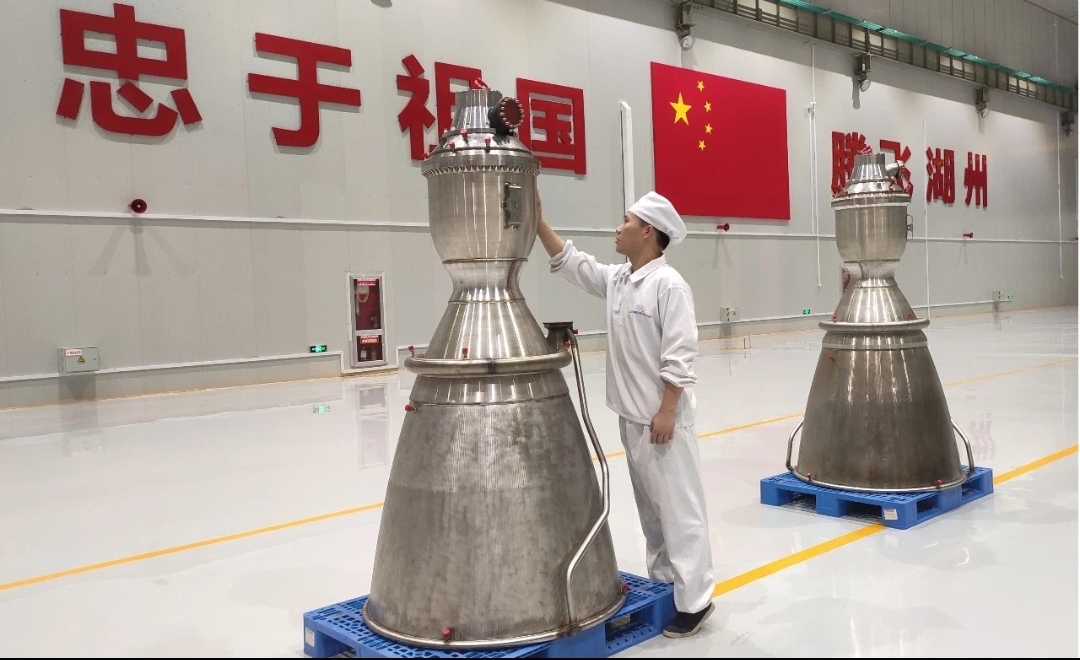

，海内首台80吨级液氧甲烷发念头200s全系统试车圆满乐成。这台被誉为火箭心脏的“庞然大物”正是由币游智能装备集团研发的RK1Z激光焊接装备焊接完成的。由币游手艺团队集数年之功在夹层喷管手艺取得重大手艺突破
，实现了火箭发念头制造手艺领域异种金属三维曲面全自动激光焊接。这也是我国首次将激光焊夹层喷管工艺运用在火箭发念头喷管上
，填补了海内该领域的手艺空缺。

    近年来
，随着市场关于太空探索需求的迅猛增添以及全球微纳卫星互联网化手艺日趋成熟
，火箭发念头具有重大的市场缺口。发念头作为火箭的心脏
，卑劣的工况对火箭发念头结构提出了苛刻的要求。喷管身部区域需要遭受尾焰气流攻击及强烈震惊
，高速射流速率凌驾4马赫。喷管延伸段夹层内外仅仅相隔1mm则是冰火两重天：夹层内部流淌着低于-100℃的低温燃料
，而在夹层外部则是凌驾3000℃的超声速尾焰气流攻击
，夹层需要遭受几十甚至上百个大气压力攻击以及带来的强烈震惊；一系列的严苛要求对发念头焊接质量提出了重大的挑战。

    激光作为火箭发念头身部及喷管延伸段焊接方法有众多优势。古板的火箭发念头喷管延伸段分为：再生冷却式、辐射冷却式、排放冷却式、烧蚀凉风式。真空钎焊是铣槽式再生冷却喷管夹层的通例焊接要领
，此方法焊缝强度一样平常
，操作流程重大
，焊接需在真空情形中举行
，焊接历程难以实现自动化
，且对操作职员手艺水平要求较高
，制造周期长
，生产本钱高。经太过析与论证
，激光焊接作为铣槽式再生冷却喷管夹层结构焊接的首选
，具有制造周期短
，自动化水平高
，情形要求低等众多优势
，可大大缩短火箭发念头喷管研制周期（可压缩至10h）
，降低喷管的制造本钱
，从而有用降低火箭的发射本钱。

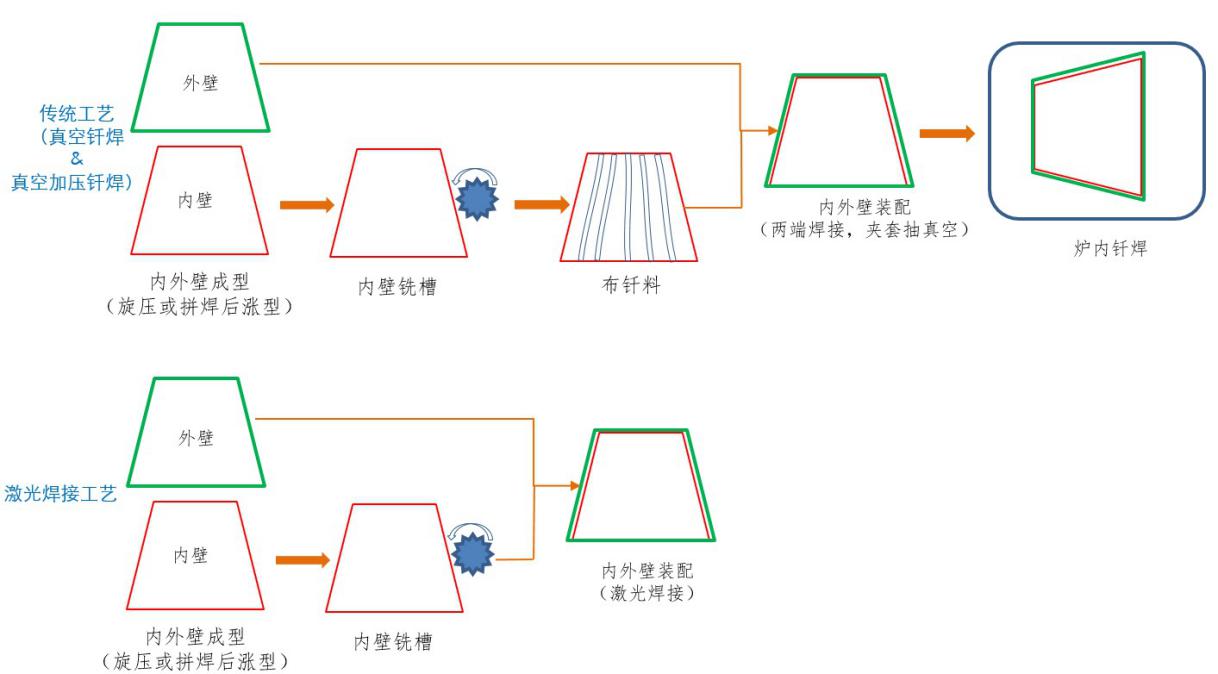

△古板工艺与激光焊接工艺比照

    RK1Z激光焊接系统是币游智能装备集团高功率焊接产品中心为大型火箭发念头等立式回转体激光焊接而开发的成套装备。整套装备最大焊接功率8000W
，最大可焊深度10mm
，最大可焊直径靠近2m

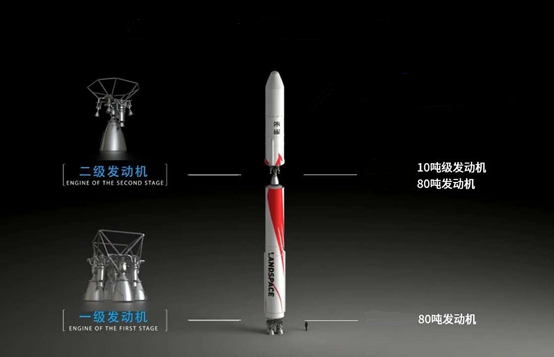

，可知足客户未来二级发念头、上面级发念头大面积比喷管焊接需求。经由大宗的工艺探索已经乐成实现了GH4169&镍、铬锆铜&1Cr18Ni9Ti等异种金属大型薄壁件的焊接。接纳上述焊接工艺及装备
，焊缝质量能知足客户需求的同时大大缩短了产品交期
，极大降低了生产本钱及对高水平焊接工人的依赖
，其工艺水平抵达了海内领先水平。

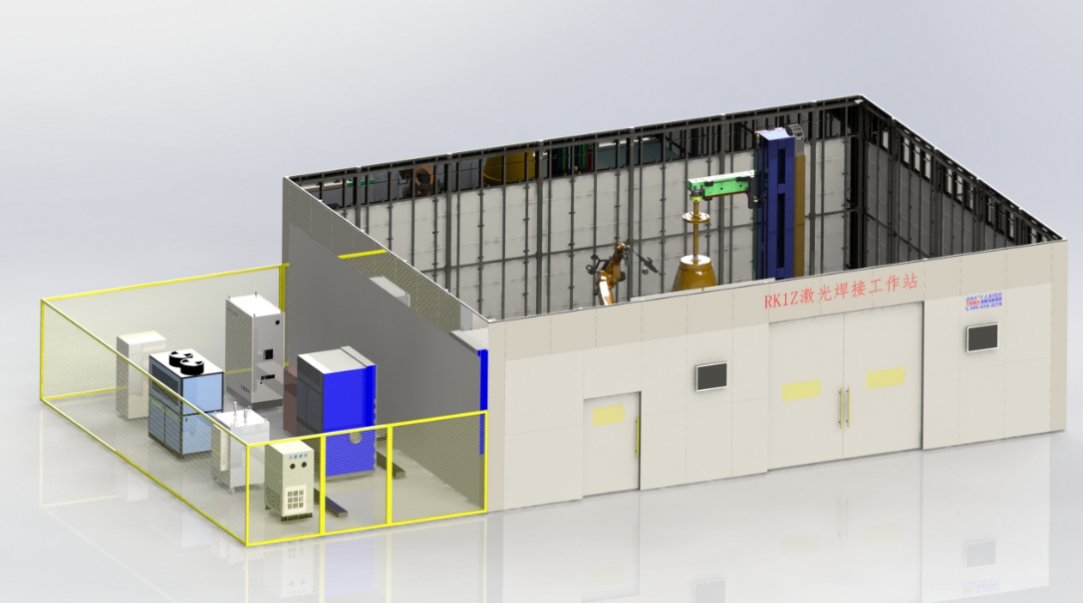

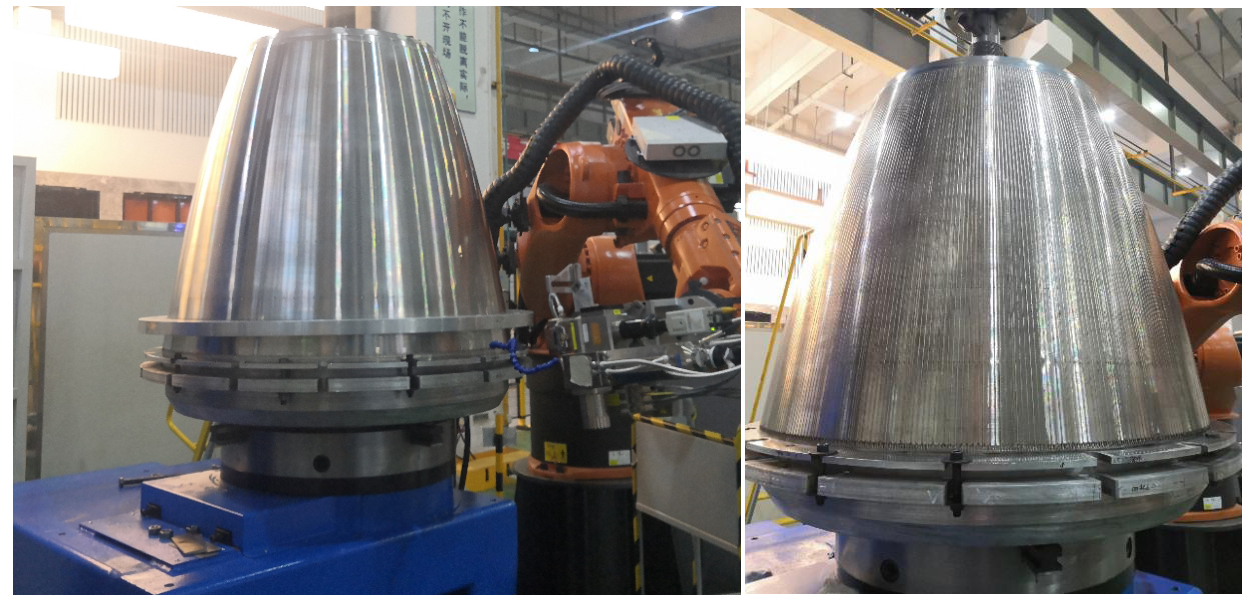

△RK1Z激光焊接系统

    RK1Z激光焊接系统产品特点：

    1.装备通用性强
，柔性水平高。适用工件高度200mm～2000mm,最大负载4吨
，喷管最大直径2米。Z轴可升降
，可知足差别高度工件焊接要求；Y轴可伸缩
，在工件吊装时可举行避让。该装备接纳立式结构有用阻止了因工件自重带来的形变
，有利于大尺寸重型零件焊接；

    2.装备精度高；鸺绻芪餐埠阜祺缂
，且均为叠焊焊缝
，一旦将夹层外壁套上最先焊接将不可再目测描点

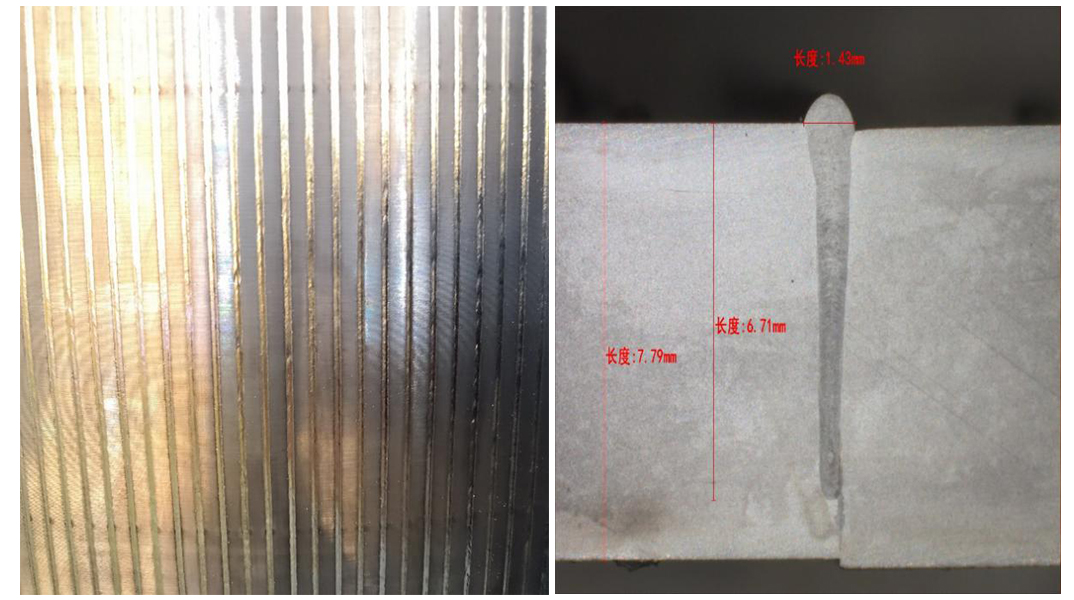

，若是装备精度不敷将导致焊接失败。喷管夹层在360度规模内均布近750条长度1.5m的焊缝
，焊缝宽度1.1mm±0.3mm,每道焊缝周向误差0.15mm以内。这相当于在一条总长凌驾1KM但宽度仅有1.1mm的蹊径上蒙着眼睛向前跑
，任何一点轨迹误差凌驾0.15mm产品就会将夹层焊漏导致产品报废。

    3.装备生产自动化水平高
，对操作职员手艺要求低。装备具有断电影象功效
，阻止由于急停、断电等因素导致焊接失败。主机接纳回转支承驱动的立式变位机结构
，阻止了因工件自重带来的形变误差
，操作职员只需将装配好的工装工件吊装到装备主机锥形定位面即可
，不需二次调解；装备配有同轴CCD
，可辅助描点；环形缝焊接时机械臂与旋转轴可凭证现实焊缝误差位置举行七轴联动赔偿。

    4.装备生产效率高。首次焊接单个喷管延伸段用时2个事情日
，仅相当于古板螺旋管制焊接工艺耗时的1/10～1/15
，未来预期可将单件焊接时间压缩至10h以内。

    5.工艺性能好。币游开发的焊接工艺很好地解决了大型薄壁工件超麋集焊缝焊接形变问题
，工艺历程稳固可靠；环形拼接焊缝：8mm厚GH4169&镍焊透
，起弧收弧平顺
，无显着凹痕
，单面焊接双面成型
，兼顾产品的强度与气密性要求？伤秤χ莳植恍飧帧⒏呶潞辖稹⑼辖稹⑼-钢异种金属、高温合金-不锈钢异种金属焊接。

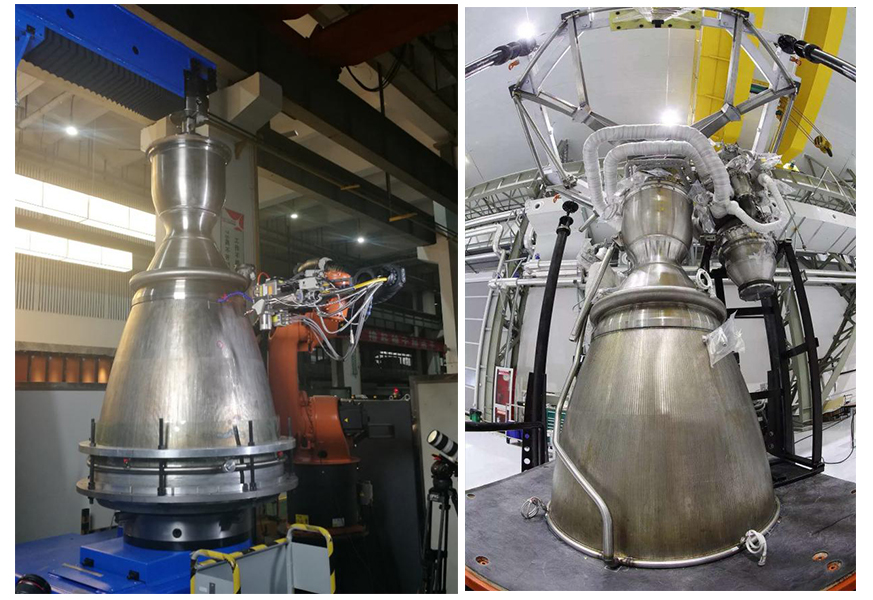

    该套装备已经进驻客户制造工厂并完成交付
，为客户后续火箭发念头批量化生产提供了有力包管。RK1Z激光焊接系统的手艺突破大大降低喷管的制造本钱
，助力开拓航空航天辽阔市；更为主要的是
，此工艺可以扩展至其他大型薄壁三维曲面组件焊接领域
，极大地增强了激光焊接的竞争实力。币游智能装备集团作为全球领先的激光应用整体解决计划供应商
，在激光领域深耕精作
，为客户提供精湛的激光加工手艺支持及全方位的效劳
，助力智能制造高质量腾飞。
