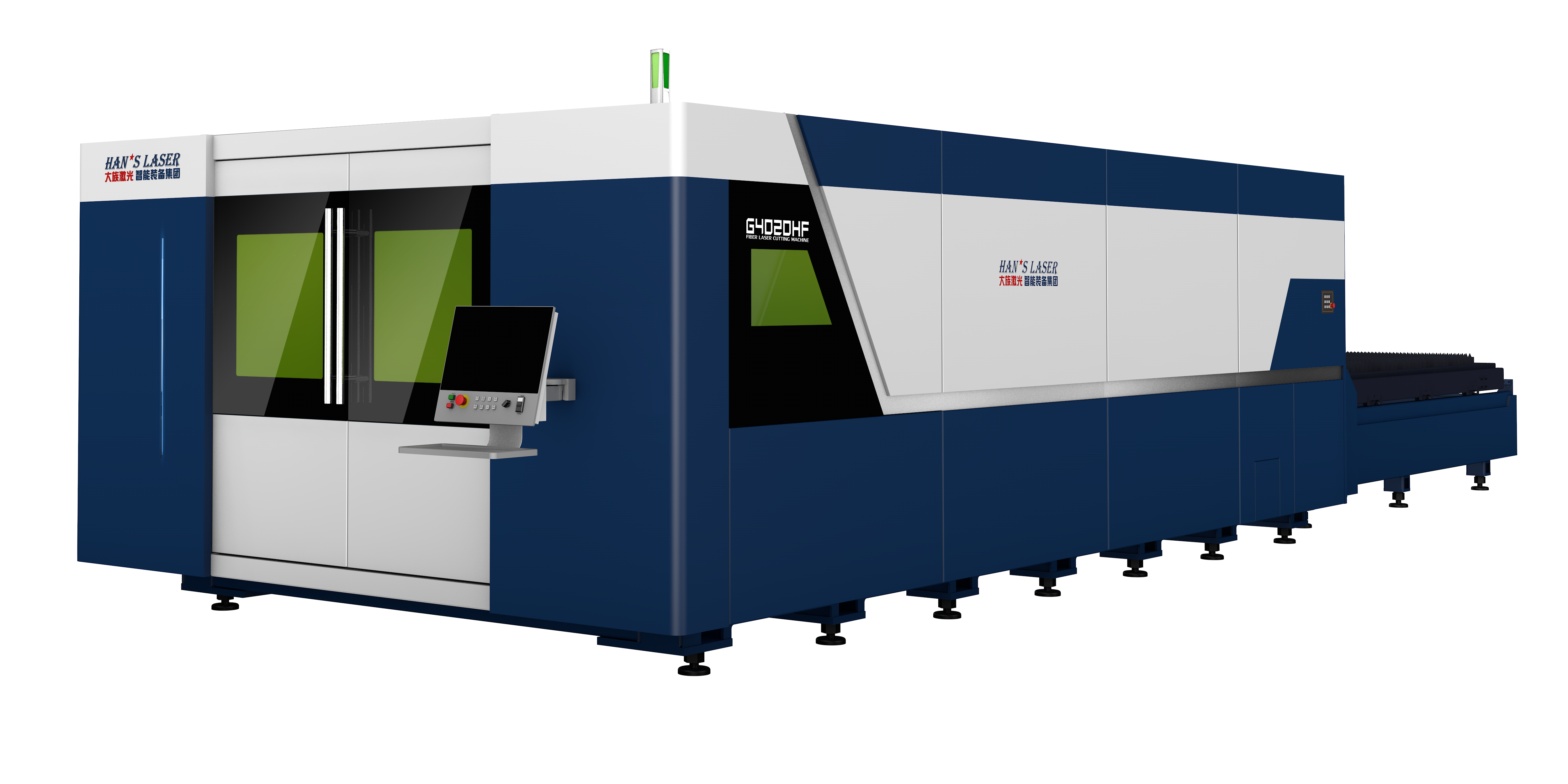

为了便于相识，这里我们从激光切割机组成的角度入手，来相识光、机、电高度系统集成的激光切割机。一样平常而言，激光切割机由激光器、（外）光束传输、聚焦系统、切割机床、控制系统、冷却系统、气系一切、抽风除尘系统、编程与套料软件等部分组成。

1) 激光器：爆发激光光源的装置，也是激光切割机最为焦点的部件之一，现今大都情形下接纳光纤激光器，也会凭证需要无意接纳CO₂激光器。

2)外光路：外光路针对CO?激光切割机而言，即通过折射反射镜，用于将激光导向所需要的偏向及位置。为使CO?激光光束通路不爆发故障，所有反射镜都要；ふ旨右员；，并通入清洁的正压；て逡员；ぞ灯皇芪廴。由于CO?激光器指向稳固度缘故原由，需要按期或未必期对其外光路举行调解，以知足正常生产需要。光纤激光切割机，则无外光路——由光纤激光器爆发的激光光束通过传导光纤，直接进入聚焦头举行切割加工，操作利便，免维护。

3) 聚焦头：主要包括腔体、聚焦透镜座、聚焦镜、电容式传感器和辅助气体喷嘴等零件。CO?激光聚焦头与光纤激光聚焦头原理基本一致，但设计结构、对情形顺应性差别较大，聚焦头内部组件也有差别特点，在此不再详细赘述。然而，差别焦距的聚焦镜片对切割速率、切缝质量影响较大。在钣金行业，一样平常接纳5.0英寸焦距的聚焦镜；对切割16mm以上板材，一样平常才会选用7.5英寸聚焦透镜。

4）切割机床：实现X、Y、Z轴的运动的机械部分，以及切割事情平台等部分组成，是切割功效实现的主体。

5)数控系统：控制机床实现X、Y、Z轴的运动，同时也控制激光器的输出功率及激光输出方法等。激光切割时，种种切割工艺，均通过数控系统的控制功效来实现。

6)冷却系统：用于冷却激光爆发器、外光路或聚焦头。激光器是使用电能转换成光能的装置。例如，CO?气体激光器的电光转换率一样平常为12%，光纤激光器的电光转换率一样平常为30%，剩余的能量就变换成热量。这部分热量需要冷却水把多余的热量带走以坚持激光器正常事情。冷水机组还对机床外光路反射镜和聚焦镜举行冷却，以包管稳固的光束传输质量，并有用避免镜片温度过高而导致变形或炸裂。

7)气系一切：该部分主要有空压机提供的压缩空气，以及激光切割机事情需要的介质气瓶和辅助气瓶等组成。压缩空气需要通过冷却、干燥滤器后，以供应清洁的干燥空气，或坚持反射镜的正常事情。介质气瓶则针对CO?气体激光器而备，用于增补激光爆发气体消耗。辅助气瓶则为激光切割头提供同轴气体，用以切割时助燃或排渣。

8) 抽风除尘系统：抽出加工时爆发的烟尘和粉尘，并举行过滤处置惩罚，使废气排放切合情形；け曜。

9) 编程与套料软件：编程软件用以处置惩罚盘算机图形，以形成零件加工程序；套料软件用以实现种种形状的零件图形在统一张板材上举行排版组合，以实现板材最大使用率。
